压缩机上的压力开关是如何工作的？
想要了解压缩机上的压力开关是如何工作的，我们需要先了解压力开关是什么？（低压压力开关内部的在工作时，也可以部分参考一下原理）
压力开关是压力驱动的电气开关。这意味着，有一个电气开关，通过气压强制打开或关闭。
入口处的空气压力作用在柔性膜上。压力转化为力量。多大的力取决于两件事：膜的面积（平方毫米）和压缩空气的压力（条）。由于面积恒定，产生的力与气压成正比。
隔膜的另一侧连接到弹簧和作用在电气开关上的杠杆。只要弹簧的向下力大于压缩空气的向上力，膜（和杠杆）就会保持向下。
但是当压力升高时，压缩空气的向上力高于弹簧的向下力。此时膜（和杠杆）将向上移动。当膜向上移动时，杠杆也是如此。杠杆又打开电触点，压缩机停止。
现在这不是一个直接连接，但内部有一个巧妙的机制，使得开关在一定压力下立即翻转，而不是慢慢地（快速动作）。该机构还连接到设定压差的第二固定螺钉。对于压力开关的内部工作原理，这仅仅意味着开关在比开关闭合的压力（内置滞后）更低的压力下再次关闭。
低压压力开关
我会尝试用我桌上的压力开关来解释它。我将用螺丝刀模拟气压（而不是压缩空气向上推，这是我用螺丝刀向上推:)。
当您仍想使用压力开关时，不建议这样做，因为它会损坏膜。我买这个压力开关仅仅是为了说明，并没有打算在空气压缩机上使用它，所以这里......

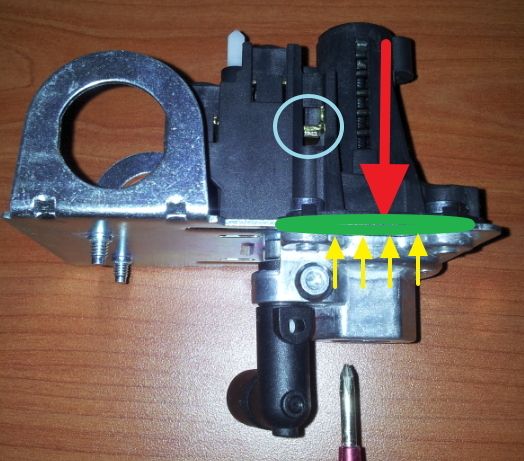

压力开关内部工作在低压：大弹簧迫使膜（绿色圆圈）向下（红色箭头），而气压试图向上推动（黄色箭头）。
弹簧部分以及膜保持下降。电触点闭合（蓝色圆圈）
高压压力开关

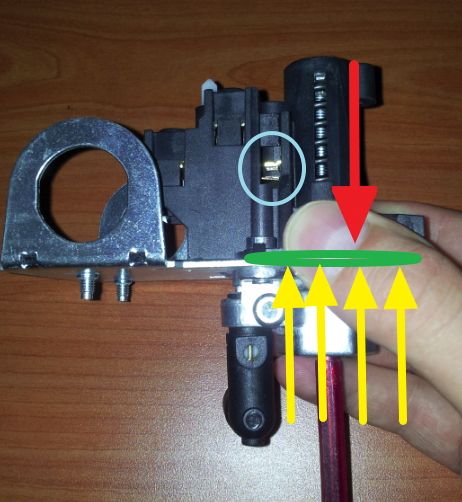

高压下的压力开关内部工作：大弹簧迫使膜（绿色圆圈）向下（红色箭头），而气压试图向上推动（黄色箭头）。
现在压力足够高，膜向上移动。电触点打开（蓝色圆圈）
并且压缩机停止。
为了能够改变压力设定，可以调节大弹簧的向下力（上图中的红色箭头）。
通过使用长螺钉压缩弹簧来完成调节。顺时针旋转螺丝时，弹簧压缩得更多。它现在将在膜上产生更大的向下力，因此我们需要更高的气压来克服这种力?；痪浠八担何颐翘岣吡搜沽ι瓒?。
逆时针旋转螺丝时，弹簧压缩较少。现在压缩空气更容易推向弹簧?；痪浠八担航档脱沽ι柚?。

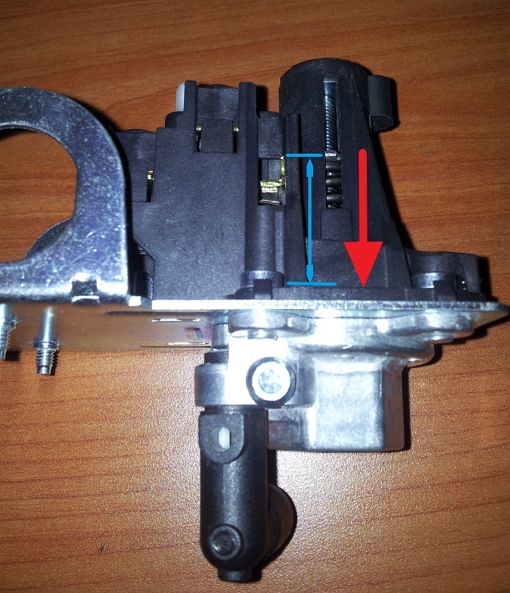

主弹簧几乎没有
压缩。压力开关设定在非常低的压力下。

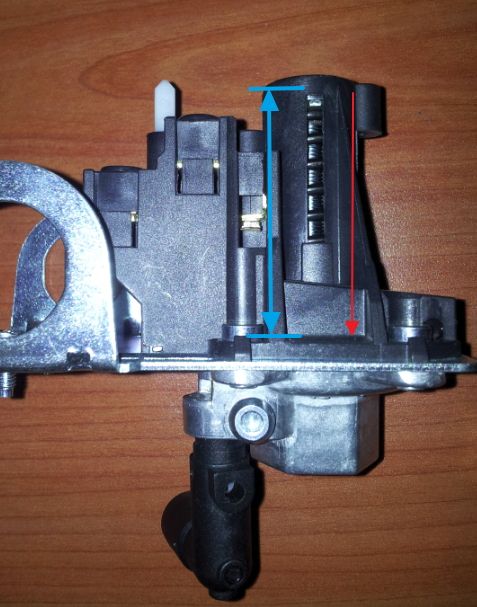

弹簧现在高度压缩。压力开关设定在高压。
消防水流开关装置（上篇）
消防流量开关
关/开/自动开关
一些压力开关具有用于开/关控制的开关或按钮。在某些开关上它显示ON / OFF，但AUTO / OFF字样会更正确。
在AUTO（'ON'）位置，压力开关按预期工作。它根据压力自动打开和关闭。在OFF位置，压力设置被否决，电触点始终打开。压缩机停止了。
（ON位置没有多大意义，因为这会使压缩机无限运行，这当然会导致压力过高）。
它是如何工作的？开/关按钮或开关连接到塑料销。当压力开关设置为OFF时，销钉向下推动塑料块。塑料块又打开电触点。压缩机将停止并保持停止状态。

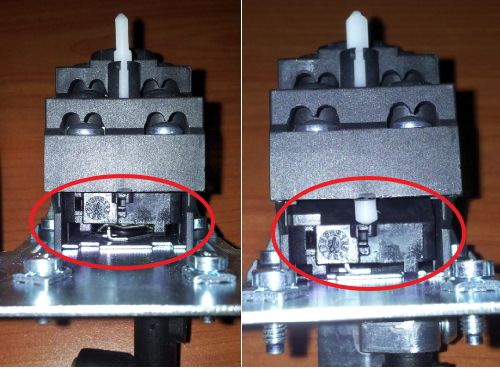

自动/关闭开关动作。白色针脚向下推动黑色塑料块（红色圆圈）。
黑色塑料块迫使电触点打开，压缩机停止。
如果您想了解有关设置正确压力的更多信息，请查看我们的空气压缩机压力开关设置页面。
我还对不同型号和类型的压力开关进行了基本概述。
当你想购买压力开关时，请查看我的购买。
