电子式流流量开关是什么接线图及工作原理动画视频

流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。

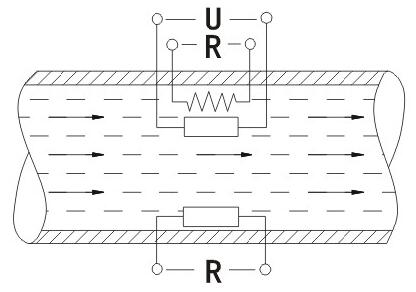

流量开关的原理结构图

流量开关工作原理：

一般请情况下，我们可以参考下面这段话：

NK600系列热导式流量开关是基于热交换原理设计的。探头内置发热?？榧案腥饶？?，流量开关的热传导同介质的流速密切相关，测量时，由发热?？榉⒊鋈攘?，如果管道内没有介质流动，则感热?？榻邮盏降娜攘渴且桓龉潭ㄖ?，当有介质流动时，感热?？樗邮盏降娜攘拷娼橹实牧魉俦浠浠?，感热?？榻馕虏钚藕抛傻缧藕?，再通过处理器将其转换为对应的标准模拟量信号或接点信号输出，流量开关通过这个信号对介质的流速进行显示及控制。

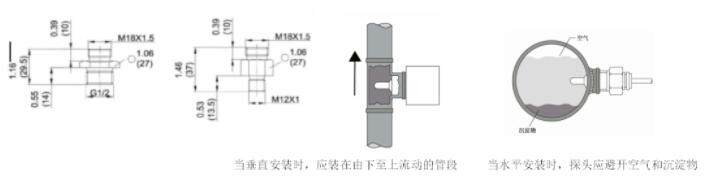

关于其安装，我们可以参照下面这种情况。

流量开关是什么

　　流量开关定义是这样描述的：“是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时候触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作?！奔虻サ乃导词牵毫髁靠厥歉萘髁坷粗付ㄏ低车目氐囊恢植?。而它最直接的作用是避免或减少主机"干烧"。

流量开关的工作原理视频

　　流量开关的工作原理视频因为太大，无法放在网站上，建议您找工作人员获得。

　　大部分流量开关都包含有一个桨叶或某种类型的磁触发器(主要设备)，将它连接到电路并放置在液体或气体通过的管道中，当介质流经浆叶时，桨叶的位置会发生变化并将信号读数发送回次级部件的传感器。

　　传感器从桨叶获取原始信号，并将其以可读格式传递给变送器。反过来，变送器根据一组预定义的参数测量该读数，并执行所需的任何信号或动作来调整其他地方的组件和机构的行为。

　　通过这种方式，流量开关能够监控、报告和控制通过系统特定部分或整个系统的液体或气体的流速，确保流量保持在这些预设参数范围内。如果速率超过或低于所需值，它可以立即触发一系列动作，例如激活警报、打开泵、转移流量、关闭系统部件?？刂葱心男┎僮鹘耆【鲇诳氐睦嘈图捌渖杓朴猛?。

电子流量开关工作原理

　　电子式流量开关是相对于无需供电的机械式流量开关而言的，电子式流量开关的概念很泛泛，它的原理有很多种，像涡轮式的、电磁式的、热式的、超声波式的等等，任何有开关量输出的流量计都可以称之为电子式流量开关。当对监控液体流量有很高的要求时，电子式流量开关就是一个正确的选择。

　　电子式流量开关的核心部分还是非常耐用的流量计，流量计在众多的应用领域中都显示了其可靠性，流量计提供与流量成比例的频率信号，传入微处理器，监控设定的最小流量，在流量减小时触发报警接点。电子式流量开关设定点调节非常容易而精确，拥有宽广的设定点范围，因此一只电子式流量开关可适用于多种情况，具有更高的安全性能。

流量开关作用

　　流量开关就是根据流量来指令系统的开关的。

　　给流量开关设定上限或者下限，当流量达到此次限定值时，流量开关发出信号或报警，系统将运行或停止。一般要求流量的系统会采用流量开关。

　　根据系统的不同，以及流量开关型号等因素的不同，使用的地方也不同，要根据具体情况而定。

流量感应开关原理

　　工作原理：当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 “0”开关信号,停止系统的工作。

流量压力开关工作原理

　　当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出。UE压力开关设定方式从功能原理上又分成连续位移型和力平衡型。

　　以上即是流量开关的工作原理图，如果各位对此还有何疑问或者是选购难题，请直接咨询錾科工作人员进行详询哦。
