气体流量开关安装和操作说明书之管道布线篇
（数字流量开关操作手册）

管道

•确保将金属管道附件拧紧到所需的扭矩（参见右表）。

•如果超过拧紧扭矩，产品可能会损坏。如果拧紧角度不足，配件可能会松动。

•将管道连接到产品时，只能在金属管道附件上使用扳手。在其他部件上使用扳手可能会损坏产品。

•避免任何密封胶带进入管道内部。

•确保管道松动无泄漏。

Metal piping attachment：金属管道附件

•对于一触式接头，插入管子直至其底部，确保无法拉出。

•过度插入力会导致损坏。

•确保管道后没有泄漏。

•在规定的工作压力和温度范围内使用本产品。

•证明压力为1.0 MPa。

布线

连接器接线

•只能在关闭电源的情况下进行连接。

•使用单独的路径进行产品接线以及任何电源或高压接线。否则，可能会因噪音而导致故障。

•使用市售时，确保FG端子接地可用的开关电源。连接开关电源时,对于产品，开关噪声将叠加，产品规格可以不再满足。这可以通过插入噪声滤波器来防止，例如线路噪声

滤波器和铁氧体磁芯，在开关电源和产品之间，或通过使用串联电源代替开关电源。

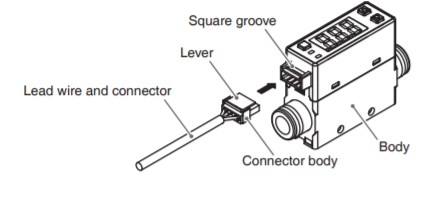

连接/断开连接

•安装连接器时，将其直接插入插座，握住控制杆和连接器主体，并推动连接器，直到杠杆钩入外壳，并锁定。

•拆下连接器时，向下按压杆以释放连接器外壳并将连接器直接拔出。

Square groove：方槽
Lever：杠杆
Lead wire and connector：引线和连接器
Connector body：连接器主体
Body：身体
